Раздел 4. Вопрос 2. (32) Контролируемая зона (определение). Зона R2 (определение). Каналы утечки информации, обрабатываемой ТСПИ (подробно о каждом канале).

Контролируемая зона (КЗ) - пространство (территория, здание, часть здания), в котором исключено неконтролируемое пребывание сотрудников и посетителей организации, а также транспортных средств. Границей контролируемой зоны могут являться периметр охраняемой территории организации, а также ограждающие конструкции охраняемого здания или охраняемой части здания, если оно размещено на неохраняемой территории.



Пространство вокруг ТСПИ, в пределах которого напряженность электромагнитного поля превышает допустимое (нормированное) значение, называется зоной 2 (R2). Фактически зона R2 – это зона, в пределах которой возможен перехват средством разведки побочных электромагнитных излучений ТСПИ с требуемым качеством.




Перехват побочных электромагнитных излучений ТСПИ

средствами разведки ПЭМИН

Зона 2 для каждого ТСПИ определяется инструментально-расчетным методом при проведении специальных исследований технических средств на ПЭМИН и указывается в предписании на их эксплуатацию или сертификате соответствия.

Зона R2 для каждого средства вычислительной техники определяется инструментально-расчетным методом при проведении специальных исследований технических средств на ПЭМИН и указывается в предписании на их эксплуатацию или сертификате соответствия





Технические каналы утечки информации, обрабатываемой ТСПИ

1.Электромагнитные:

- Электромагнитные излучения элементов ТСПИ;  В ТСПИ носителем информации является электрический ток, параметры которого (сила тока, напряжение, частота и фаза) изменяются по закону информационного сигнала. При прохождении электрического тока по токоведущим элементам ТСПИ вокруг них (в окружающем пространстве) возникает электрическое и магнитное поле. В силу этого элементы ТСПИ можно рассматривать как излучатели электромагнитного поля, модулированного по закону изменения информационного сигнала. Данный канал перехвата информации наиболее широко используется для прослушивания телефонных разговоров, ведущихся по радиотелефонам, сотовым телефонам или по радиорелейным и спутниковым линиям

связи.

- Электромагнитные излучения персональных компьютеров. Компьютеры порождают электромагнитные излучения, которые не

только создают помехи для радиоприема, но также создают технические каналы утечки информации. Соединительные кабели (линии связи), обладающие индуктивностью и емкостью, образуют резонансные контуры, излучающие высокочастотные электромагнитные волны, модулированными сигналами данных.

Для ПК высокочастотные излучения находятся в диапазоне до 1 ГГц с

максимумом в полосе 50–300 МГц. Широкий спектр обусловлен наличием как основной, так и высших гармоник последовательностей коротких прямоугольных информационных импульсов. К появлению дополнительных составляющих в побочном электромагнитном излучении приводит также применение в вычислительных средствах высокочастотной коммутации.

- Электромагнитные излучения на частотах работы ВЧ-генераторов ТСПИ; В состав ТСПИ и ВТСС могут входить различного рода высокочастотные генераторы. К таким устройствам можно отнести: задающие генераторы, генераторы тактовой частоты, генераторы стирания и подмагничивания магнитофонов, гетеродины радиоприемных и телевизионных устройств, генераторы измерительных приборов и т.д.

    В результате внешних воздействий информационного сигнала (например, электромагнитных колебаний) на элементах ВЧ-генераторов наводятся электрические сигналы. Приемником магнитного поля могут быть катушки индуктивности колебательных контуров, дроссели в цепях электропитания и т.д. Приемником электрического поля являются провода высокочастотных цепей и другие элементы. Наведенные электрические сигналы могут вызвать непреднамеренную модуляцию собственных ВЧ-колебаний генераторов. Эти промодулированные ВЧ-колебания излучаются в окружающее пространство.



- Излучения на частотах самовозбуждения усилителей низкой частоты. Самовозбуждение УНЧ ТСПИ (например, усилителей систем звукоусиления и звукового сопровождения, магнитофонов, систем громкоговорящей связи т.п.) возможно за счет случайных преобразований отрицательных обратных связей (индуктивных или емкостных) в паразитные положительные, что приводит к переводу усилителя из режима усиления в режим автогенерации сигналов. Частота самовозбуждения лежит в пределах рабочих частот нелинейных элементов УНЧ (например, полупроводниковых приборов, электровакуумных ламп и т.п.). Сигнал на частотах самовозбуждения, как правило, оказывается промодулированным информационным сигналом. Самовозбуждение наблюдается, в основном, при переводе УНЧ в нелинейный режим работы, т.е. в режим перегрузки.

    Перехват побочных электромагнитных излучений ТСПИ осуществляется средствами радио-, радиотехнической разведки, размещенными вне контролируемой зоны.

    Зона, в которой возможны перехват (с помощью разведывательного приемника) побочных электромагнитных излучений и последующая расшифровка содержащейся в них информации (т.е. зона, в пределах которой отношение "информационный сигнал/помеха" превышает допустимое нормированное значение), называется (опасной) зоной 2








2.Электрические:

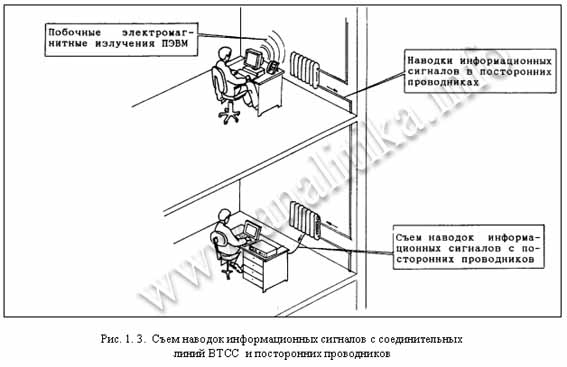

- Наводки электромагнитных излучений ТСПИ возникают при излучении элементами ТСПИ (в том числе и их соединительными линиями) информационных сигналов, а также при наличии гальванической связи соединительных линий ТСПИ и посторонних проводников или линий ВТСС. Уровень наводимых сигналов в значительной степени зависит от мощности излучаемых сигналов, расстояния до проводников, а также длины совместного пробега соединительных линий ТСПИ и посторонних проводников.

    Пространство вокруг ТСПИ, в пределах которого на случайных антеннах наводится информационный сигнал выше допустимого (нормированного) уровня, называется (опасной) зоной 1.

    Случайной антенной является цепь ВТСС или посторонние проводники, способные принимать побочные электромагнитные излучения.

    Случайные антенны могут быть сосредоточенными и распределенными. Сосредоточенная случайная антенна представляет собой компактное техническое средство, например телефонный аппарат, громкоговоритель радиотрансляционной сети и т.д. К распределенным случайным антеннам относятся случайные антенны с распределенными параметрами: кабели, провода, металлические трубы и другие токопроводящие коммуникации. sryos1.3.jpg

- Просачивание информационных сигналов в цепи электропитания возможно при наличии магнитной связи между выходным трансформатором усилителя (например, УНЧ) и трансформатором выпрямительного устройства. Кроме того, токи усиливаемых информационных сигналов замыкаются через источник электропитания, создавая на его внутреннем сопротивлении падение напряжения, которое при недостаточном затухании в фильтре выпрямительного устройства может быть обнаружено в линии электропитания. Информационный сигнал может проникнуть в цепи электропитания также в результате того, что среднее значение потребляемого тока в оконечных каскадах усилителей в большей или меньшей степени зависит от амплитуды информационного сигнала, что создает неравномерную нагрузку на выпрямитель и приводит к изменению потребляемого тока по закону изменения информационного сигнала.

-Просачивание информационных сигналов в цепи заземления. Кроме заземляющих проводников, служащих для непосредственного соединения ТСПИ с контуром заземления, гальваническую связь с землей могут иметь различные проводники, выходящие за пределы контролируемой зоны. К ним относятся нулевой провод сети электропитания, экраны (металлические оболочки) соединительных кабелей, металлические трубы систем отопления и водоснабжения, металлическая арматура железобетонных конструкций и т.д. Все эти проводники совместно с заземляющим устройством образуют разветвленную систему заземления, на которую могут наводиться информационные сигналы. Кроме того, в грунте вокруг заземляющего устройства возникает электромагнитное поле, которое также является источником информации.

    Перехват информационных сигналов по электрическим каналам утечки возможен путем непосредственного подключения к соединительным линиям ВТСС и посторонним проводникам, проходящим через помещения, где установлены ТСПИ, а также к их системам электропитания и заземления. Для этих целей используются специальные средства радио- и радиотехнической разведки, а также специальная измерительная аппаратура.






3.Параметрические:

Перехват обрабатываемой в технических средствах информации возможен также путем их “высокочастотного облучения”. При взаимодействии облучающего электромагнитного поля с элементами ТСПИ происходит переизлучение электромагнитного поля. В ряде случаев это вторичное излучение модулируется информационным сигналом. При съеме информации для исключения взаимного влияния облучающего и переизлученного сигналов может использоваться их временная или частотная развязка. Например, для облучения ТСПИ могут использовать импульсные сигналы.

    При переизлучении параметры сигналов изменяются. Поэтому данный канал утечки информации часто называют параметрическим.

    Для перехвата информации по данному каналу необходимы специальные высокочастотные генераторы с антеннами, имеющими узкие диаграммы направленности и специальные радиоприемные устройства.



4.Вибрационные:

•соответствие между распечатываемым символом и его акустическим (без подробностей)

Комментарии
1 #1 GMan1990
March 17 2015 22:14:01
Что-то ни слова про Тракт передачи И.
Веремиенко И.В. #2 Веремиенко И.В.
March 18 2015 16:11:35
r1, - радиус зоны, внутри которой наводки на сосредоточенные случайные антенны имеют уровень, достаточный для регистрации техническими средствами разведки;
r1’ - радиус зоны, внутри которой наводки на распределенные случайные антенны имеют уровень, достаточный для регистрации техническими средствами разведки
сосредоточенные антенны - ВТСС, распределенные антенны - линии коммуникации
