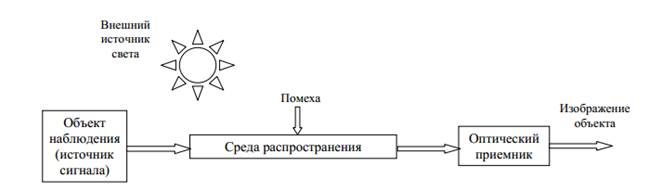

Оптические каналы утечки информации основаны на регистрации светового излучения, которое объект наблюдения излучает самостоятельно либо отражает от внешнего источника как в видимом, так и в инфракрасном (ИК) диапазонах.
Длина (протяжённость) оптического канала утечки информации зависит от мощности светового излучения, характеристик объекта наблюдения, свойств среды распространения и чувствительности фотоприёмника.

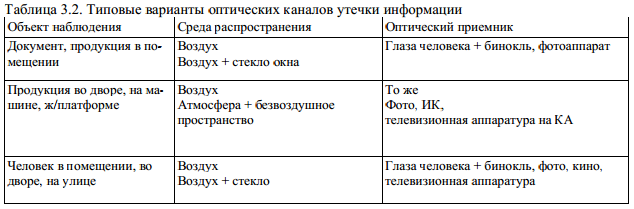

Среда распространения оптического канала утечки может быть:
- безвоздушное (космическое) пространство;
- атмосфера;
- оптические световоды.

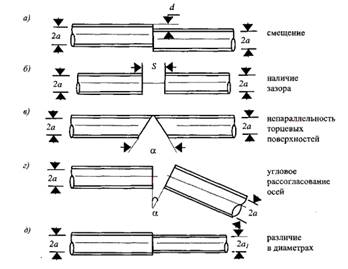

Основными причинами излучения световой энергии в окружающее пространство в местах соединения оптических волокон являются:
- смещение (осевое несовмещение) стыкуемых волокон;
- наличие зазора между торцами стыкуемых волокон;
- непараллельность торцевых поверхностей волокон;
- угловое рассогласование осей волокон;
- различие диаметров стыкуемых волокон.
Съём информации может осуществляться при принудительном (внешнем) изменении соотношения между показателями преломления сердцевины и оболочки оптического волокна за счёт линейного электрооптического, фотоупругого и квадратичного электрооптического эффектов.
В оптическом (видимом и инфракрасном) диапазоне разведывательная информация добывается следующими способами:
- визуальное и визуально-оптическое наблюдение;
- фото- и киносъёмка;
- телевизионное наблюдение;
- наблюдение с использованием приборов ночного видения;
- использование тепловизоров.
Эффективность обнаружения и распознавания объектов зависит от:
- яркости объекта;
- контраста «объект – фон»;
- угловых размеров объекта;
- угловых размеров поля обзора;
- времени наблюдения;
- скорости движения объекта.
При поиске объекта его форма имеет второстепенное значение. Основным параметром является площадь объекта в пределах соотношения сторон от 1:1 до 1:10.
Увеличение угловых размеров объекта в 2 раза сокращает время, необходимое для его обнаружения, приблизительно в 8 раз.

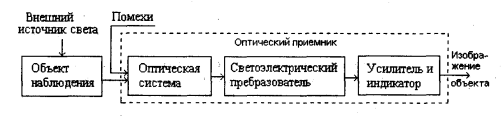

Структурная схема средства наблюдения в оптическом диапазоне
Оптическая система (объектив) проецирует световой поток от объекта наблюдения на экран светоэлектрического преобразователя: сетчатку глаза, фотоплёнку, фотокатод или мишень оптико-электронного преобразователя.
На мишени оптическое изображение преобразуется в электронное, при этом количество «свободных» электронов каждой точки пропорционально яркости соответствующей точки изображения.
Формирование изображения зависит от типа приёмника: в мозгу человека — в виде зрительного образа, на фотоплёнке — в результате химической обработки, на экране технического средства — путём съёма электронов с мишени, усиления электрических сигналов и формирования видимого изображения на люминофорном экране.
